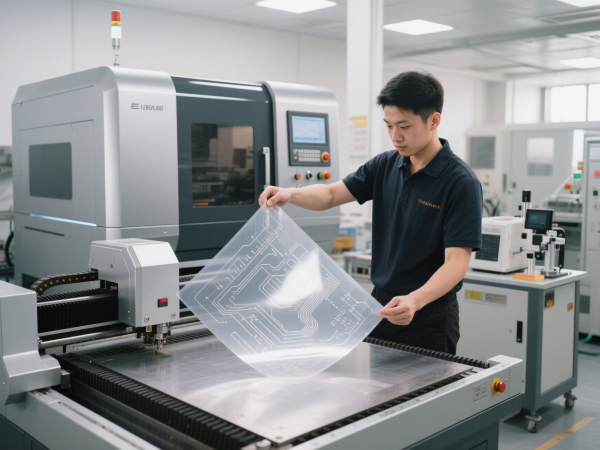

在電子元件制造的微觀世界里,導電膜的圖案精度決定著電路性能的優劣。當傳統蝕刻工藝難以應對 “更細、更柔、更復雜” 的加工需求時,激光蝕刻機以其非接觸式、數字化控制的特性,成為突破產業瓶頸的核心裝備。本文將從技術優勢、應用場景及工藝創新等維度,解析這項精密加工技術如何重塑導電膜制造生態。
1.微米級精度:超越傳統工藝的極限
激光束的聚焦光斑直徑可控制在 5-50μm(取決于鏡頭焦距與激光波長),配合 ±2μm 的位置定位精度,能實現傳統機械加工無法完成的精細圖案。例如在 0.1mm 厚度的 PET 基膜上蝕刻 50μm 寬度的電路,線路邊緣粗糙度<5μm,電阻值波動范圍控制在 3% 以內,確保信號傳輸的穩定性。
2.柔性加工:適應新型材料的變革
針對柔性電子興起的 PI、PEN 等薄膜材料,激光蝕刻的非接觸特性避免了機械壓力導致的基底形變。某柔性電路板廠商實測數據顯示,在 0.05mm 厚度的 PI 膜上進行 100μm 線寬蝕刻時,良品率達 97.2%,較化學蝕刻提升 28%,有效解決了柔性材料易褶皺、易破損的加工難題。
3.快速成型:滿足小批量多品種需求
從 CAD 圖紙導入到首件產出僅需 5 分鐘,無需傳統工藝的掩膜制作與化學調配流程。在樣品研發階段,可實現 “當日設計 - 當日打樣”,將新品開發周期縮短 40% 以上。對于年產量<10 萬片的小批量訂單,加工成本較傳統方式降低 30%。
智能手機觸控屏:在 1.5mm 厚度的玻璃基板上蝕刻 ITO 薄膜,通過激光功率動態調節技術,實現 “功能區高精度蝕刻(線寬 30μm)” 與 “邊緣強化區無損傷切割” 的一體化加工,單玻璃基板加工時間<30 秒。
無線充電接收膜:在 PCBA 電路板表面蝕刻 50μm 寬度的銅線圈,配合自動對中系統,線圈與芯片焊點的對位誤差<10μm,提升無線充電效率至 85% 以上。
汽車電子傳感器:在鋁基板上蝕刻應變片導電線路,線路寬度一致性>99%,溫度漂移系數<0.01%/℃,滿足 - 40℃至 125℃寬溫域環境下的精準測量需求。
工業控制電路板:對 FR-4 板材進行微孔(直徑 100μm)金屬化前的盲孔蝕刻,孔壁垂直度>89°,保障多層板的可靠導通。
可穿戴設備電極:在醫用級硅膠基底上蝕刻銀納米線導電膜,線路拉伸率>30% 不斷線,適用于體表心電監測設備的柔性電極制作。
透明導電發熱膜:在建筑玻璃表面蝕刻 200μm 間距的 ITO 發熱線路,通電后溫度均勻性誤差<2℃,兼具加熱功能與視覺通透度(透光率>85%)。
1.多光束并行加工技術
通過振鏡組與分光系統的集成,單臺設備可同時控制 8-16 束激光獨立加工,在 A3 尺寸基板上實現 5000mm/s 的掃描速度,較傳統單光束設備效率提升 3 倍以上,滿足大規模生產的產能需求。
2.復合工藝集成方案
設備支持 “激光蝕刻 - 激光清洗 - 激光焊接” 一體化流程,例如在 FPC 柔性電路板生產中,先蝕刻線路,再通過激光清洗去除表面氧化層,最后完成芯片焊接,減少工序間周轉損耗,良率提升至 99%。
3.環保與安全升級
配備全封閉加工腔體與煙塵凈化系統,蝕刻過程中產生的氣溶膠顆粒物(PM2.5)收集效率>99%,同時通過激光能量閉環控制,將加工熱影響區控制在 5μm 以內,避免材料熱變形與有害氣體釋放。
企業需根據自身需求重點評估設備參數:
材料類型:柔性膜(選紅外激光,1064nm)vs 硬質材料(選紫外激光,355nm 以下)
精度要求:高密度電路(線寬<50μm,需飛秒激光)vs 功能性圖形(線寬>100μm,可選納秒激光)
產能規劃:小批量打樣(選桌面式設備,占地<2㎡)vs 大規模生產(選在線式機型,支持卷對卷連續加工)
激光蝕刻技術的引入不僅是設備的更換,更是制造邏輯的革新:
成本優化:省去掩膜制作、化學試劑消耗等隱性成本,長期使用可降低 20%-40% 的單批次加工成本。
技術壁壘:掌握微米級蝕刻能力,可承接高端客戶(如車載顯示、醫療電子)的訂單,產品溢價提升 30% 以上。
綠色制造:符合歐盟 RoHS、REACH 等環保標準,消除化學蝕刻的廢水處理負擔,助力企業通過 ESG 認證。
當電子設備向著 “更小、更智能、更可靠” 的方向演進,導電膜加工正從 “能用” 走向 “精準”。激光蝕刻機以其數字化、柔性化、高精度的特性,不僅解決了現有工藝的痛點,更打開了新興應用的想象空間。無論是成熟的消費電子產線,還是前沿的科研探索,這項技術都在證明:在微觀尺度上的精準把控,正是推動產業升級的核心動力。
隨著技術的持續迭代(如萬瓦級光纖激光、AI 智能控制),激光蝕刻機將在導電膜加工領域釋放更大潛能,助力企業在精密制造的賽道上構建差異化競爭力,迎接電子信息產業的下一個黃金時代。
